  1. 데이터 로깅

Messages 메뉴에서 데이터 저장

Previous데이터 로깅NextLogging 메뉴에서 신호 저장법

Last updated 3 months ago

Vehicle Spy3에서 제공하는 가장 간편한 데이터 저장법으로 Messages 메뉴의 버퍼에 저장된 메세지를 저장할 수 있습니다.

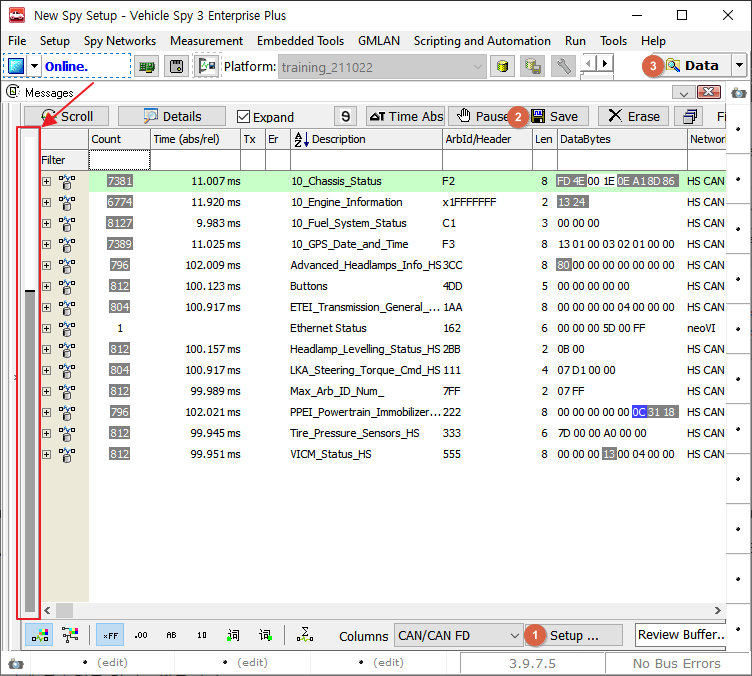

Messages 메뉴에서 수신되는 메세지는 메뉴 좌측에 막대로 표시되는 버퍼에 저장됩니다. 검은색 선이 현재 위치이며 흰색 부분이 비어있는 부분, 회색 부분이 차있는 부분입니다. 링버퍼 구조로 버퍼 공간이 모두 꽉 차면 가장 오래된 데이터부터 덮어쓰기 됩니다.

  1. 데이터 저장 전에 먼저 Setup...버튼을 눌러 버퍼 공간의 사이즈를 변경할 수 있습니다. Number Of Messages in History에 버퍼 공간에 저장할 메세지의 수를 입력하고 Close 버튼을 누릅니다. 설정 변경은 오프라인 상태에서만 가능합니다.

  2. Save 버튼을 눌러 버퍼 공간에 쌓인 메세지를 저장합니다. vsb, csv, blf, pcap 등의 형식을 지원합니다.

  3. 우측 상단의 Data 버튼을 누르면 데이터 저장 경로가 열립니다.
