  1. 자주 묻는 질문(FAQ)

neoVI FIRE2를 이용한 아날로그 값 측정법(eMISC 사용법)

PreviousVSB에서 MDF(.dat, .mdf, .mf4) 등의 시그널 포맷으로 변환Next케이블별 핀맵

Last updated 2 years ago

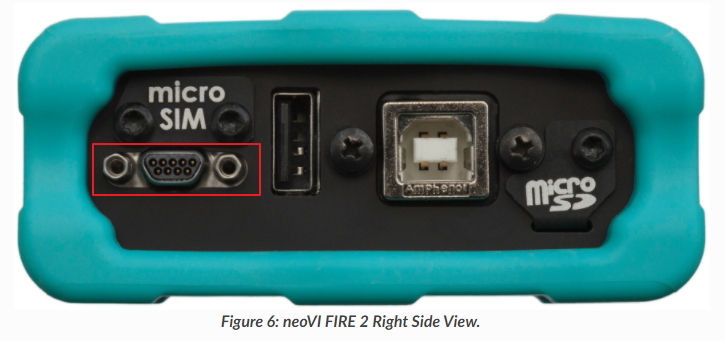

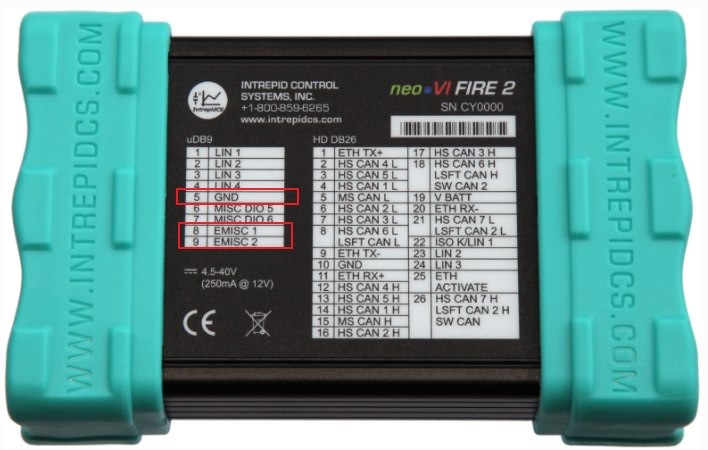

아날로그 값 측정은 FIRE2 장비의 마이크로 9핀을 이용합니다. 8/9번 두 채널이 있으며 5번이 그라운드입니다. 측정 가능한 범위는 0~40V이며 resolution은 12bit입니다.

FIRE2 장비 설정은 다음과 같이합니다.

이후 시그널 값은 neoVI 채널(HS CAN 채널 X)의 Report Messages 메세지 안의 EMISC1 AIN, EMISC2 AIN 시그널로 수신됩니다.

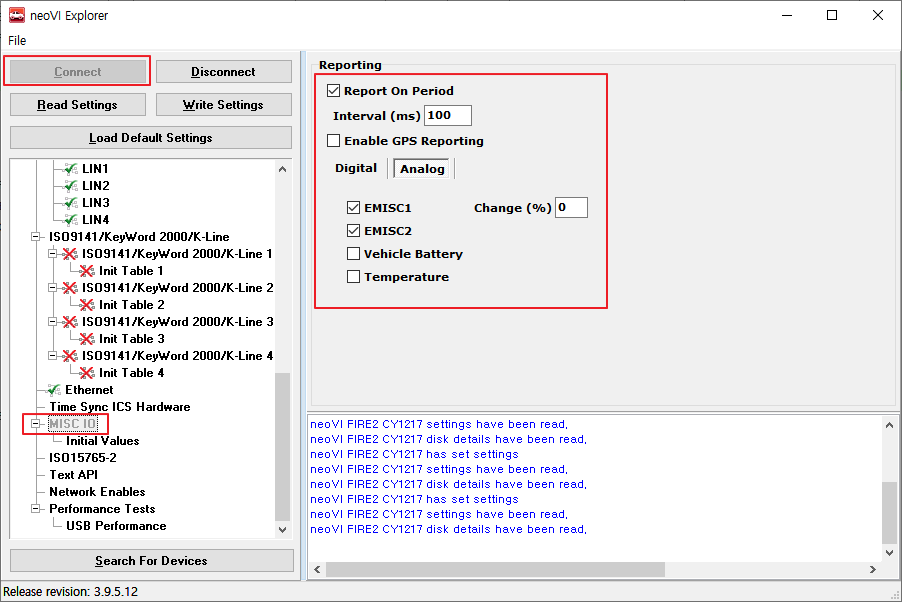

Vehicle Spy 상단 메뉴바 클릭 > 좌측에서 장비 선택 후 Connect 클릭 > MISC IO와 Initial Values 옵션을 다음과 같이 설정 > Write Settings 클릭

NeoVi Explorer icon
